一、概述
WDB系列电动多点润滑泵适用于润滑频率低,管路分布在50米内的润滑系统中,可用于点对点等量直供系统,也可以在各管路上配以单线片式分配组成不等量供油系统。
该系列在冶金、矿山、建材、橡塑、锻压、陶瓷等行业以其性能好、价格低廉作为ZB系列、DDB系列的替代产品,得到广泛应用。它可与电控箱匹配达到定时、定量自动加油。 |
|
|
| 二、工作原理 |
| 本机为真空吸压式柱塞泵,其运行通过电机联动泵体内的蜗杆、蜗轮,中心轴上的推动套,经它的平行径向运动,推动大柱塞实现供油,中心轴在运动的同时连体带动压油板,刮油器同步转动,将油不断压入过滤网面被吸入大柱体内。刮油器每转一周,各油咀均供油一次。 |
三、外形尺寸
|
|

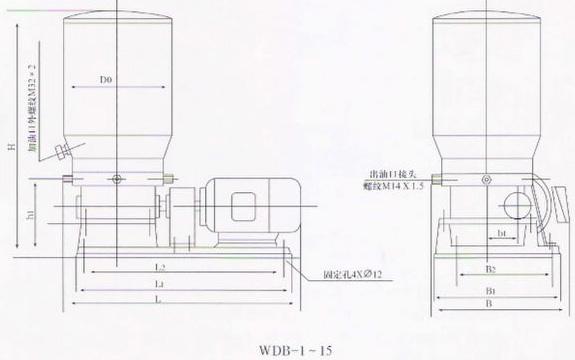

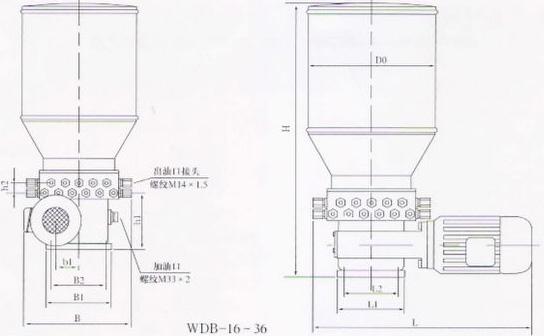

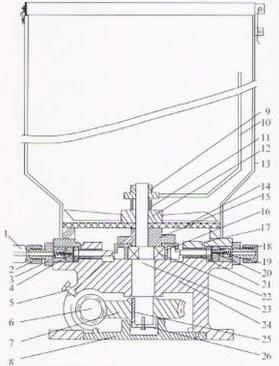

四、结构图示
|
|
五、外形尺寸 |
型号 |
L |
L1 |
L2 |
H |
h1 |
h2 |
B |
B1 |
B2 |
b1 |
D0 |
WDB-1～15 |
570 |
490 |
450 |
436 |
183 |
|
367 |
310 |
245 |
67 |
245 |
WDB-16～36 |
650 |
175 |
140 |
717 |
183 |
30 |
576 |
190 |
160 |
67 |
330 |
|
|
六、使用说明
主机要尽量安装在相距最远的润滑点的中间位置。
用脂要洁净,在20℃以上,选2#以上润滑脂;外界温度20℃以下时,选0℃以上润滑脂;润滑油要选黏度大于N68。
桶内油面不得低于中轴顶端,以防抽空。
每工作300小时,蜗轮腔换油一次。
注:客户在定货时需要注明所用润滑剂为润滑油还是润滑脂。
随机配件:小柱塞2件、弹簧8个、垫圈8个。
|
|
